Cabeçote de rotulagem IXOR
O menor cabeçote de rotulagem acionado por servo em sua classe de desempenho
Um investimento à prova de futuro
No quesito mecânico, a IXOR pode ser integrada de forma ideal em rotuladoras totalmente automáticas com a ajuda de um kit de construção modular. Também pode ser montado na correia transportadora de uma linha de produção por meio de suportes acessórios. As etiquetas pré-impressas são aplicadas em produtos ou embalagens de forma rápida e precisa.
O dispositivo possui a unidade de controle integrada, não é necessário um gabinete de controle separado. A unidade base pode ser selecionada a partir de quatro larguras estruturais em designs à direita e à esquerda. Os desbobinadores recolhem rolos de etiquetas com diâmetro externo máximo de 410 mm.
O tempo de inatividade zero é possível por meio de um sistema redundante.
O cabeçote de rotulagem é uma componente chave para uma produção inteligente. As interfaces LAN e WLAN permitem que o dispositivo seja conecA operação IXOR remota com um smartphone, um tablet ou um PC é possível a qualquer momento. A interface web intuitiva permite backup, restauração e atualizações.tado às unidades de controle superiores das máquinas.
MQTT, Modbus e OPC UA garantem comunicação multiplataforma e à prova de futuro. Os protocolos são mantidos simples e enxutos, os dados da máquina e da planta podem ser enviados com base em eventos. Se os valores dos dados mudarem, as atualizações são possíveis em tempo real.
A operação IXOR remota com um smartphone, um tablet ou um PC é possível a qualquer momento. A interface web intuitiva permite backup, restauração e atualizações.
Exemplos de construção
Construção L – esquerda
Montagem V – vertical
Na foto:
1.1 Cabeçote de etiquetagem 124 L
2.1 Desbobinador D310 V 124 L
Diâmetro externo D: 310 mm
Construção R – direita
Montagem V – vertical
Na foto:

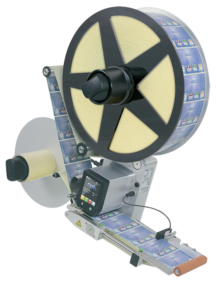

1.1 Cabeçote de rotulagem 124 R
2.2 Desbobinador D410 V 124 R
Diâmetro externo D: 410 mm
Construção R – direita
Montagem V – vertical
Na foto:
1.1 Cabeçote de rotulagem 124 R
2.1 Desbobinador D410 V 124 R motorizado
Diâmetro externo D: 410 mm
Construção L – montagem esquerda H – horizontal
Na foto:
1.2 Cabeçote de rotulagem 186 L
2.2 Desbobinador D410H 186 L
Diâmetro externo D: 410 mm
Detalhes - cabeça de rotulagem padrão
A ilustração a seguir mostra uma versão IXOR muito comum. Esta configuração é caracterizada por uma construção econômica e compacta.
O desbobinador e o rebobinador são montados diretamente na unidade base e operam sem um acionamento separado. Em contraste, a ilustração abaixo mostra uma IXOR com um desbobinador acionado por motor e um rebobinador acionado por motor, permitindo o processamento de grandes rolos de etiquetas.
Rebobinador: Quando as etiquetas forem retiradas, a fita de revestimento é rebobinada. A alavanca giratória e um acoplamento integrado permitem que a fita de liner seja constantemente tensionada após a passagem do rolo acionador.
Desbobinador: recolhe rolos de etiquetas com diâmetro externo máximo de 310 mm (opcionalmente 410 mm). A alavanca giratória e um mecanismo de freio integrado permitem uma tensão constante da folha de etiquetas.
(Rolo de etiquetas) retentor do núcleo: Ao girar a alça, o núcleo do rolo de etiquetas é apertado e liberado novamente.
Unidade base: em alumínio fundido. Base para montar todas as unidades. O chassi possui classe de proteção IP66, NEMA 250 tipo 12. Além disso, está incluída a unidade de acionamento que consiste em um servo motor altamente dinâmico e de alto torque.
Painel de operação Visor LCD colorido de 3,5" sensível ao toque. No caso de montagem suspensa, o visor pode ser girado em 180°.
Pontos de captação: em barras com 30 mm de diâmetro. Ao mover o sistema, a posição da etiqueta no produto pode ser ajustada transversalmente ao seu sentido de transporte.
Cabeçote de rotulagem 124 L, pegando rolos de etiquetas com diâmetros de até 310 mm
Detalhes - cabeça de rotulagem com enroladores acionados por motor
Desbobinador motorizado: que recolhe rolos de etiquetas com diâmetro externo máximo de 410 mm (opcionalmente 510 mm). Um motor de torque sem escovas integrado gira o rolo de etiquetas e desenrola a folha de etiquetas de acordo com a posição da alavanca giratória.
Barra de fixação: para pegar todas as unidades: unidade base e enroladores motorizados
Rolos de deflexão: para guiar a folha de etiquetas do desbobinador motorizado para a unidade base. Diâmetro 38 mm conforme foto acima
Rebobinador motorizado: Quando as etiquetas forem retiradas, a fita de liner é rebobinada. A alavanca giratória e um motor de torque sem escovas integrado permitem que a fita de revestimento seja constantemente tensionada após passar pelo rolo de acionamento.
Pontos de coleta: em barras com 30 mm de diâmetro. Ao mover o sistema, a posição da etiqueta no produto pode ser ajustada transversalmente ao seu sentido de transporte.
Placa destacável: para ser configurada especificamente para a aplicação com a ajuda de um kit de construção abrangente.
Cabeçote de rotulagem 124 L, pegando rolos de etiquetas com diâmetros de até 410 mm
